Эжекторы
Эжекторы - устройства, в которых происходит передача кинетической энергии от одной среды, движущейся с большей скоростью, к другой.
Работая по закону Бернулли, эжекторы создают в сужающемся сечении пониженное давление одной среды, что вызывает подсос в поток другой среды, которая затем уносится и удаляется от места всасывания энергией первой среды.

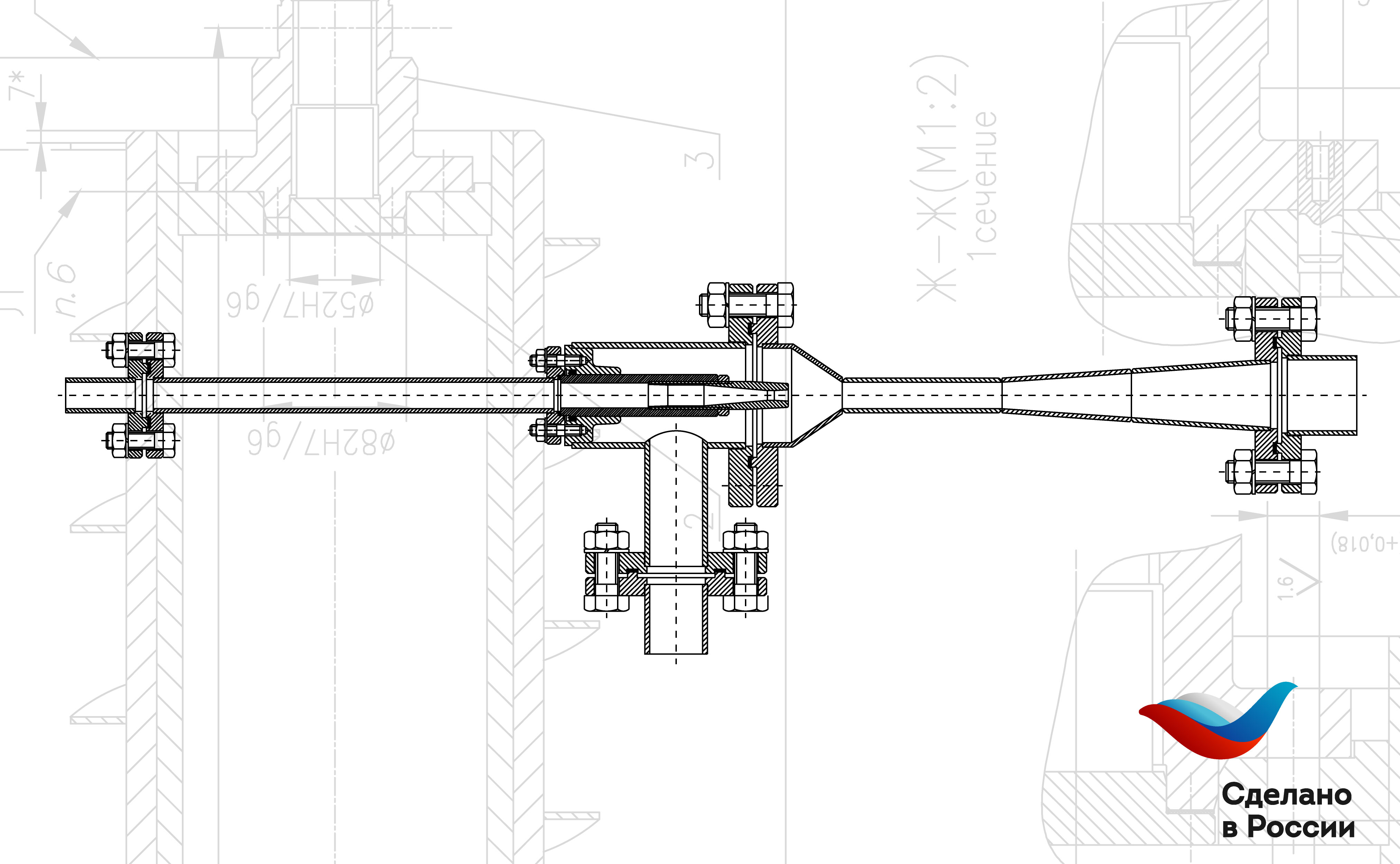

Паровые эжекторы - струйные аппараты для отсасывания газов из замкнутого пространства и поддержания разрежения.
Рабочий пар поступает в сопло, где расширяется до значения давления, равного давлению в приемной камере, и приобретает большую скорость.
Струя рабочего пара, вытекающая из сопла, захватывает паровоздушную смесь, инжектируемую в приемную камеру эжектора из конденсатора, и поступает вместе с ней в суживающуюся часть диффузора или камеру смешения.
Последняя состоит из конической части и цилиндрического участка.
В камере смешения, в том числе и на цилиндрическом участке, происходит выравнивание скоростей по сечению потока, сопровождающееся повышением давления.
Дальнейшее сжатие смешанного потока (смеси рабочего пара и инжектируемой среды) — преобразование кинетической энергии потока в потенциальную энергию — до требуемого значения давления происходит в расширяющейся части диффузора.
Эжекторы - устройства, в которых происходит передача кинетической энергии от одной среды, движущейся с большей скоростью, к другой.
Работая по закону Бернулли, эжекторы создают в сужающемся сечении пониженное давление одной среды, что вызывает подсос в поток другой среды, которая затем уносится и удаляется от места всасывания энергией первой среды.
Паровые эжекторы - струйные аппараты для отсасывания газов из замкнутого пространства и поддержания разрежения.
Рабочий пар поступает в сопло, где расширяется до значения давления, равного давлению в приемной камере, и приобретает большую скорость.
Струя рабочего пара, вытекающая из сопла, захватывает паровоздушную смесь, инжектируемую в приемную камеру эжектора из конденсатора, и поступает вместе с ней в суживающуюся часть диффузора или камеру смешения.
Последняя состоит из конической части и цилиндрического участка.
В камере смешения, в том числе и на цилиндрическом участке, происходит выравнивание скоростей по сечению потока, сопровождающееся повышением давления.
Дальнейшее сжатие смешанного потока (смеси рабочего пара и инжектируемой среды) — преобразование кинетической энергии потока в потенциальную энергию — до требуемого значения давления происходит в расширяющейся части диффузора.
Наименование рабочей среды . . . . . . . . . . . . .пары сивушного спирта, пары воды
Температура рабочего пара, С° . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .151,85
Температура эжектируемого пара, С° . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .90
Температура сжатого пара, С° . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..120
Давление пара рабочего, МПа . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0,5
Давление пара эжектируемого, МПа . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..0,12
Давление пара сжатого, МПа . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0,15
Конструкционный материал . . . . . . . . . . . . . . . . . . . . . . . . . . . . .нержавеющая сталь
2. Ответные фланцы
3. Борт-шайбы
4. Техническая документация
